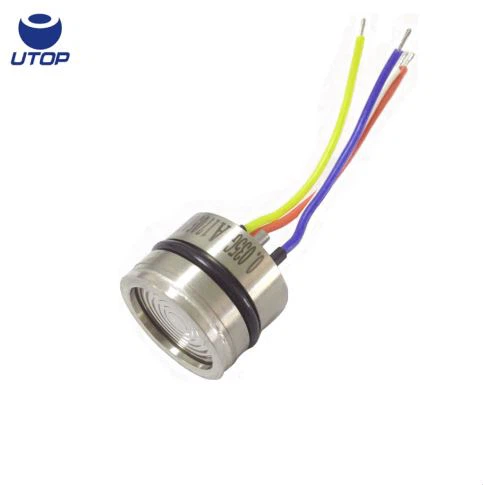

Sensor de presión piezoresistivo
1. Troqueles de silicio a presión importados.
2. Buen rendimiento, estado sólido completo, alta fiabilidad.
3. Pruebas informáticas, compensación de corte por láser para cero y sensibilidad.
4. Estructura de tipo aislado, adecuada para la medición de muchos tipos de medios fluidos.
5. El rango de presión puede llegar hasta 1000bar.
Sensor de presión piezoresistivo
Descripción

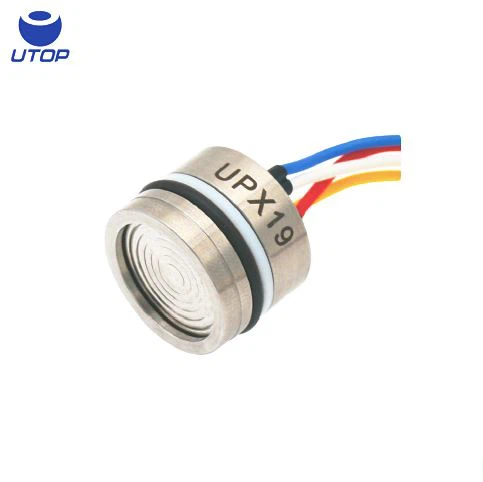

El sensor de presión piezoresistivo UPX19 se basa en la tecnología avanzada de silicio piezoresistivo, fabricado mediante la adopción de chips de silicio piezoresistivo. El sensor tiene un diámetro de 19 mm y está completamente soldado con estructura de acero inoxidable 316L. El circuito de película gruesa ajustado con precisión lleva a una amplia compensación de rango de temperatura y compensación de compensación cero al elemento sensor. La presión medida se transmite al elemento sensor de silicio piezoresistivo a través del diafragma aislado 316L y el aceite lleno, para así realizar la transformación precisa de la señal eléctrica de la presión.
El sensor de presión piezorresistivo UPX19 es la parte central (OEM) de la fabricación del transductor y transmisor de presión. Este producto está diseñado para una fácil instalación con juntas tóricas como método de sellado. Como un tipo de dispositivo sensible a la presión de alto rendimiento, el sensor de presión UPX19 puede amplificarse y procesarse para ensamblar el transmisor de presión con salida de señal estándar de manera muy conveniente.
Caracteristicas
◇ Buen rendimiento, estado sólido completo, alta confiabilidad ；
◇ Tablero compensado lleno de pegamento excelente resistencia a la humedad
◇ Tener presión manométrica, presión absoluta y presión manométrica sellada
◇ Troqueles de silicio a presión importados
◇ Estructura de tipo aislado, adecuada para la medición de muchos tipos de medios fluidos
Presupuesto
| medio de presión | gas o líquido compatible con acero inoxidable |
rangos de presión | -1 ~ 0, -0.35 ~ 0, -0.2 ~ 0,0 ~ 0.2,0 ~ 0.35,0 ~ 1,0 ~ 2.5,0 ~ 4,0 ~ 6,0 ~ 10,0 ~ 16,0 ~ 25 (Barra G) 0 ~ 1,0 ~ 2.5,0 ~ 4,0 ~ 6,0 ~ 10,0 ~ 16,0 ~ 25 (una barra) 0 ~ 10,0 ~ 16,0 ~ 25,0 ~ 60,0 ~ 100,0 ~ 250,0 ~ 400,0 ~ 600,0 ~ 1000 (barra S) |
| tipo de presión | calibre (G), absoluto (A), calibre sellado (S) |
| presión de sobrecarga | 150% FS |
| señal de salida | ≥70mV (típico) |
| exactitud | 0.25% FS (estándar), 0.5% FS |
| compensación cero | ≤ ± 2mV |
| estabilidad a largo plazo | <0.2% fs=""> |
| excitación | 1.5mA o 5V DC (estándar de 1.5mA) |
| rango de temperatura compensada | -10 ~ + 70 ℃ (0 ~ 60 ℃ para rango 0.2bar, 0.35bar) |
| Rango de temperatura de funcionamiento | -40 ~ + 125 ℃ |
| rango de temperatura de almacenamiento | -40 ~ + 125 ℃ |
| coeficiente de temperatura de cero | 0.2% FS / 10 ℃ |
| coeficiente de temperatura de span | 0.2% FS / 10 ℃ |
| resistencia de entrada / salida | 2 ~ 6kΩ |
| resistencia de aislamiento | 100MΩ @ 50VDC |
| tiempo de respuesta (10% ~ 90%) | ≤1ms |
| conexión eléctrica | 6 pines o 4 hilos |
| material de membrana de presión | 316L (el diafragma hastelloy está disponible para opcional, para rango 0 ~ 1bar o superior) |
| material de vivienda | 316L |
| aceite lleno | aceite de silicio o aceite de oliva (higienismo) |
| caza de focas | anillo de sellado de caucho de nitrilo butadieno o caucho de flúor |
| cable | cables flexibles blindados de caucho de silicona o clavijas kovar doradas |
| vibración | 20g / (20 ~ 5000Hz) |
| Peso neto | 23g |
| vida de servicio | > 1 × 10 ^ 8 veces |
Solicitud
El sensor de presión piezorresistivo UPX19 es ampliamente utilizado en el control de procesos en petróleo, industria química, metalurgia, energía eléctrica, aviación, astronáutica, equipos médicos, automóviles, etc.
