¿Cuál es la presión de ruptura de un transductor de presión?

La presión de rotura de un transductor de presión es un parámetro crítico que influye significativamente en su rendimiento, seguridad y aplicabilidad en diversas industrias. Como destacado proveedor de transductores de presión, entendemos la importancia de la presión de rotura y sus implicaciones para nuestros clientes. En esta publicación de blog, profundizaremos en qué es la presión de estallido, su importancia, los factores que la afectan y cómo se relaciona con los diferentes tipos de transductores de presión que ofrecemos.

Comprender la presión de estallido

La presión de rotura se refiere a la presión máxima que un transductor de presión puede soportar antes de fallar catastróficamente. Cuando un transductor de presión se somete a una presión que excede su presión de rotura, puede romperse, provocando una avería completa del dispositivo. Esta falla puede tener consecuencias graves, incluidos daños al equipo, pérdida de datos e incluso riesgos para la seguridad en determinadas aplicaciones.

Es importante distinguir la presión de estallido de otras clasificaciones de presión, como la presión máxima de funcionamiento. La presión operativa máxima es la presión más alta a la que el transductor está diseñado para funcionar continuamente y al mismo tiempo proporcionar mediciones precisas y confiables. Por el contrario, la presión de rotura es un límite de seguridad que indica el punto en el que el transductor ya no funcionará y puede suponer un riesgo.

Importancia de la presión de estallido

La presión de rotura de un transductor de presión es crucial por varias razones. En primer lugar, garantiza la seguridad del sistema en el que está instalado el transductor. En aplicaciones donde intervienen altas presiones, como en sistemas hidráulicos o procesos industriales, una falla del transductor de presión puede provocar fugas, explosiones u otras situaciones peligrosas. Al seleccionar un transductor con una clasificación de presión de rotura adecuada, los ingenieros pueden minimizar el riesgo de tales fallas y proteger tanto al equipo como al personal.

En segundo lugar, la presión de estallido afecta la confiabilidad y longevidad del transductor de presión. Operar un transductor cerca o por encima de su presión de explosión puede causar daños a los componentes internos, lo que lleva a mediciones inexactas y fallas prematuras. Es más probable que un transductor con una clasificación de presión de rotura alta resista picos de presión ocasionales sin sufrir daños permanentes, lo que garantiza un rendimiento constante durante su vida útil.

Finalmente, la presión de estallido es una consideración importante en el cumplimiento normativo. Muchas industrias tienen normas y regulaciones de seguridad estrictas que requieren que los transductores de presión cumplan con ciertos requisitos de presión de rotura. Al proporcionar transductores con altas clasificaciones de presión de rotura, ayudamos a nuestros clientes a garantizar que sus sistemas cumplan con estas regulaciones y evitar posibles problemas legales.

Factores que afectan la presión de estallido

Varios factores pueden influir en la presión de rotura de un transductor de presión. Uno de los factores principales es el diseño y construcción del transductor. Diferentes tipos de transductores de presión, comoTransductor de presión diferencial,Transductor de presión extensímetro, yTransductor de presión de silicio, tienen diferentes capacidades de presión de estallido según sus estructuras y materiales internos.

Por ejemplo, un transductor de presión extensímetro normalmente consta de un extensómetro unido a un diafragma. La presión de rotura de este tipo de transductor está determinada por la resistencia del material del diafragma y la unión entre el extensímetro y el diafragma. Por otro lado, un transductor de presión de silicio utiliza un elemento sensor basado en semiconductores, que puede tener propiedades mecánicas y eléctricas diferentes en comparación con un medidor de tensión. La presión de rotura de un transductor de presión de silicio está influenciada por factores como el espesor del diafragma de silicio y el diseño del embalaje.

Otro factor que afecta la presión de estallido es la calidad del proceso de fabricación. Las inconsistencias en el proceso de fabricación, como variaciones en las propiedades del material o defectos en la unión, pueden reducir la presión de rotura del transductor. En nuestra empresa, utilizamos técnicas de fabricación de última generación y estrictas medidas de control de calidad para garantizar que cada transductor de presión que producimos cumpla o supere la clasificación de presión de rotura especificada.

El entorno operativo también juega un papel en la determinación de la presión de rotura de un transductor de presión. Factores como la temperatura, la humedad y la presencia de sustancias corrosivas pueden afectar el rendimiento y la integridad del transductor. Por ejemplo, las altas temperaturas pueden hacer que los materiales del transductor se expandan, lo que puede aumentar la tensión sobre los componentes internos y reducir la presión de rotura. De manera similar, la exposición a sustancias corrosivas puede dañar el diafragma u otras partes críticas del transductor, lo que lleva a una disminución de la presión de estallido con el tiempo.

Presión de rotura y diferentes tipos de transductores de presión

Como se mencionó anteriormente, los diferentes tipos de transductores de presión tienen diferentes capacidades de presión de estallido. Echemos un vistazo más de cerca a cómo se relaciona la presión de rotura con los distintos tipos de transductores de presión que ofrecemos.

Transductor de presión diferencial

Transductor de presión diferencialEstán diseñados para medir la diferencia de presión entre dos puntos. Estos transductores se utilizan comúnmente en aplicaciones como medición de flujo, monitoreo de filtración y sistemas HVAC. La presión de rotura de un transductor de presión diferencial es importante porque determina la presión diferencial máxima que el transductor puede soportar sin fallar. En algunas aplicaciones, como en sistemas de flujo de alta velocidad, la presión diferencial puede ser bastante alta, por lo que es esencial seleccionar un transductor con una clasificación de presión de rotura suficiente.

Transductor de presión del medidor de tensión

Transductor de presión extensímetroSon ampliamente utilizados en aplicaciones industriales y automotrices. Funcionan midiendo la deformación de una galga extensométrica cuando se somete a presión. La presión de rotura de un transductor de presión extensímetro está determinada por la resistencia del diafragma y la unión del extensímetro. Estos transductores están disponibles en una amplia gama de clasificaciones de presión de rotura, lo que permite a los clientes elegir el transductor adecuado para su aplicación específica.

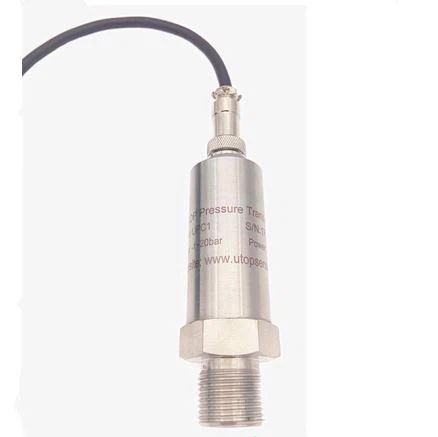

Transductor de presión de silicio

Transductor de presión de silicioson conocidos por su alta precisión, tamaño pequeño y bajo consumo de energía. Se utilizan comúnmente en dispositivos médicos, aplicaciones aeroespaciales y electrónica de consumo. La presión de rotura de un transductor de presión de silicio está influenciada por el diseño del diafragma de silicio y el embalaje. Estos transductores suelen tener índices de presión de rotura relativamente altos debido a la resistencia y durabilidad del silicio.

Selección del transductor de presión adecuado según la presión de estallido

Al seleccionar un transductor de presión, es importante considerar los requisitos de presión de rotura de su aplicación. A continuación se detallan algunos pasos que le ayudarán a elegir el transductor adecuado:

1. Determine la presión máxima en su aplicación: Identifique la presión más alta a la que estará expuesto el transductor durante el funcionamiento normal y en condiciones anormales, como picos o sobretensiones de presión.
2. Considere el factor de seguridad: Se recomienda seleccionar un transductor con una clasificación de presión de rotura que sea significativamente mayor que la presión máxima en su aplicación. Un factor de seguridad común es de 2 a 3 veces la presión máxima de funcionamiento. Esto proporciona un margen de seguridad en caso de aumentos inesperados de presión.
3. Evaluar el tipo de transductor de presión.: Los diferentes tipos de transductores de presión tienen diferentes capacidades de presión de estallido. Considere los requisitos específicos de su aplicación, como precisión, tiempo de respuesta y condiciones ambientales, y elija el tipo de transductor que mejor se adapte a sus necesidades.
4. Consulta las especificaciones del fabricante.: Revise la hoja de datos del fabricante del transductor de presión para asegurarse de que cumpla con sus requisitos de presión de rotura. Preste atención a otras especificaciones importantes, como la precisión, el rango de temperatura y la señal de salida.

Conclusión

La presión de rotura de un transductor de presión es un parámetro crítico que no debe pasarse por alto. Desempeña un papel vital para garantizar la seguridad, confiabilidad y rendimiento del transductor en diversas aplicaciones. Como proveedor de transductores de presión, estamos comprometidos a proporcionar a nuestros clientes transductores de alta calidad que tengan clasificaciones de presión de rotura adecuadas.

Si está buscando un transductor de presión y necesita ayuda para seleccionar el adecuado para su aplicación, nuestro equipo de expertos está aquí para ayudarlo. Podemos proporcionarle información detallada sobre la presión de rotura y otras especificaciones de nuestros productos, así como ofrecerle orientación sobre instalación y mantenimiento. Contáctenos hoy para iniciar una discusión sobre sus requisitos y explorar cómo nuestros transductores de presión pueden satisfacer sus necesidades.

Referencias

• Código ASME para calderas y recipientes a presión
• ISO 10418:2012 - Potencia de fluido hidráulico - Transductores de presión
• Manual de transductores de presión, varias ediciones
